Manille autobloquante droite

Manille Autobloquante Droite - Dia 5 mm

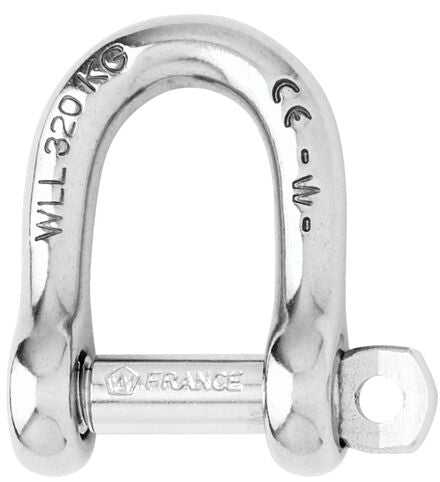

Description : Cette manille autobloquante droite Wichard, forgée en inox 316L, est conçue pour éviter tout dévissage intempestif grâce au blocage de la tête du manillon dans un des crans du corps de la manille. Elle offre des charges de travail et de rupture remarquables, avec un marquage CE pour les applications industrielles et de levage.

Caractéristiques :

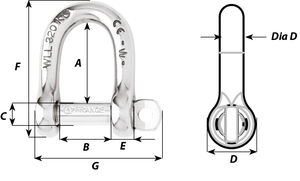

Ø4 : Charge de travail (kg) : 320 / CMU (kg) : 140 / Charge de rupture (kg) : 700 / Poids : 7 g / Dimensions : A : 13 mm B : 8 mm C : 4 mm D : 8 mm E : 3 mm F : 23 mm G : 20 mm

Ø5 : Charge de travail (kg) : 400 / CMU (kg) : 200 / Charge de rupture (kg) : 1000 / Poids : 13 g / Dimensions : A : 16 mm B : 10 mm C : 5 mm D : 10 mm E : 4 mm F : 29 mm G : 26 mm

Ø06 : Charge de travail (kg) : 600 / UMC (kg) : 320 / Charge de rupture (kg) : 1600 / Poids : 22 g / Dimensions : A : 20 mm B : 12 mm C : 6 mm D : 12 mm Diamètre D : 6 mm E : 5 mm F : 34 mm G : 31 mm

Ø08 : Charge de travail (kg) : 1080 / CMU (Charge Maximale d'Utilisation) (kg) : 720 / Charge de rupture (kg) : 3600 / Poids : 61 g / Dimensions : A : 26 mm B : 16 mm C : 9 mm D : 18 mm E : 8 mm F : 47 mm G : 42 mm

Ø10 : Charge de travail (kg) : 1520 / CMU (Charge Maximale d'Utilisation) (kg) : 860 / Charge de rupture (kg) : 4300 / Poids : 98 g / Dimensions : A : 33 mm B : 20 mm C : 10 mm D : 19 mm (Diamètre du manillon : 10 mm) E : 9 mm F : 57 mm G : 52 mm

Applications :

• Applications classiques d'une manille
• Liaison entre deux éléments : point de drisse, poulies…

1201-02-03-04-05
